Envie de souder sans stress et avec un résultat propre dès le premier essai ? Suivez ce guide pas à pas pour réussir le branchement poste a souder, sans griller un disjoncteur ni abîmer votre matériel. On passe en revue l’installation, les câbles, la polarité et les bonnes pratiques de sécurité pour souder comme un pro. C’est simple, clair et immédiatement applicable, même pour un débutant.
💡 À retenir
- Utilisez une prise dédiée avec terre, câbles adaptés, connectez masse et porte-électrode au bon pôle, puis testez à faible intensité.
- Environ 30% des accidents de soudure sont dus à de mauvais branchements.
- Les postes à souder nécessitent une prise de terre appropriée pour éviter les chocs électriques.
- Utiliser des câbles de section adéquate est essentiel pour une performance optimale.
Préparation avant le branchement
Un bon branchement poste a souder commence par une vérification rapide de votre environnement. L’objectif est simple : alimenter correctement le poste, limiter les chutes de tension et assurer une connexion de terre fiable. Même un excellent soudeur ne compense pas une mauvaise alimentation.
Prenez deux minutes pour identifier le type de poste : MMA à l’électrode enrobée, MIG/MAG avec fil et gaz, ou TIG. Chacun a de petites différences de câblage. Un MIG/MAG demande une bouteille et un détendeur, un TIG peut nécessiter une mise à la masse très soignée, et un MMA se contente d’un câblage simple mais robuste.
Vérification de l’installation électrique
Confirmez la tension d’alimentation indiquée sur la plaque signalétique : 230 V monophasé ou 400 V triphasé. La plupart des postes inverter de 120 à 200 A fonctionnent en 230 V. Les modèles plus puissants, ou certains MIG industriels, réclament le 400 V et une prise spécifique.
Contrôlez votre ligne : disjoncteur dédié 16 à 20 A pour un petit inverter, 32 A pour un poste plus costaud. Évitez de brancher le poste avec un frigo ou un compresseur sur la même ligne. Une prise 2P+T en bon état, bien serrée, avec une terre mesurée, réduit le risque de chauffe et de coupure. Si vous êtes en 400 V, vérifiez la compatibilité de la prise CEE rouge et l’équilibrage des phases.
Cas vécu : un inverter 160 A faisait sauter un 16 A à chaque amorçage. Le problème venait d’une rallonge trop fine et encore enroulée, qui provoquait une chute de tension. Une section adaptée et la rallonge déroulée ont résolu le souci immédiatement.
Choix des câbles
Le câble d’alimentation doit être souple, si possible de type H07RN-F 3G2,5 mm² en 230 V pour les rallonges jusqu’à 25 m. Au-delà, augmentez la section à 4 mm² pour limiter la chute de tension. En 400 V triphasé, on passe généralement en 5G2,5 mm² ou plus selon la puissance.
Côté soudage, utilisez des câbles de masse et de porte-électrode en 16 mm² à 25 mm² pour des intensités de 90 à 160 A, et 35 mm² au-dessus. Des cosses bien serties, des connecteurs propres, et pas de câble abîmé. Un câble trop fin chauffe, perd de l’énergie et dégrade l’arc. Une bonne préparation évite 80% des galères au moment du branchement poste a souder.

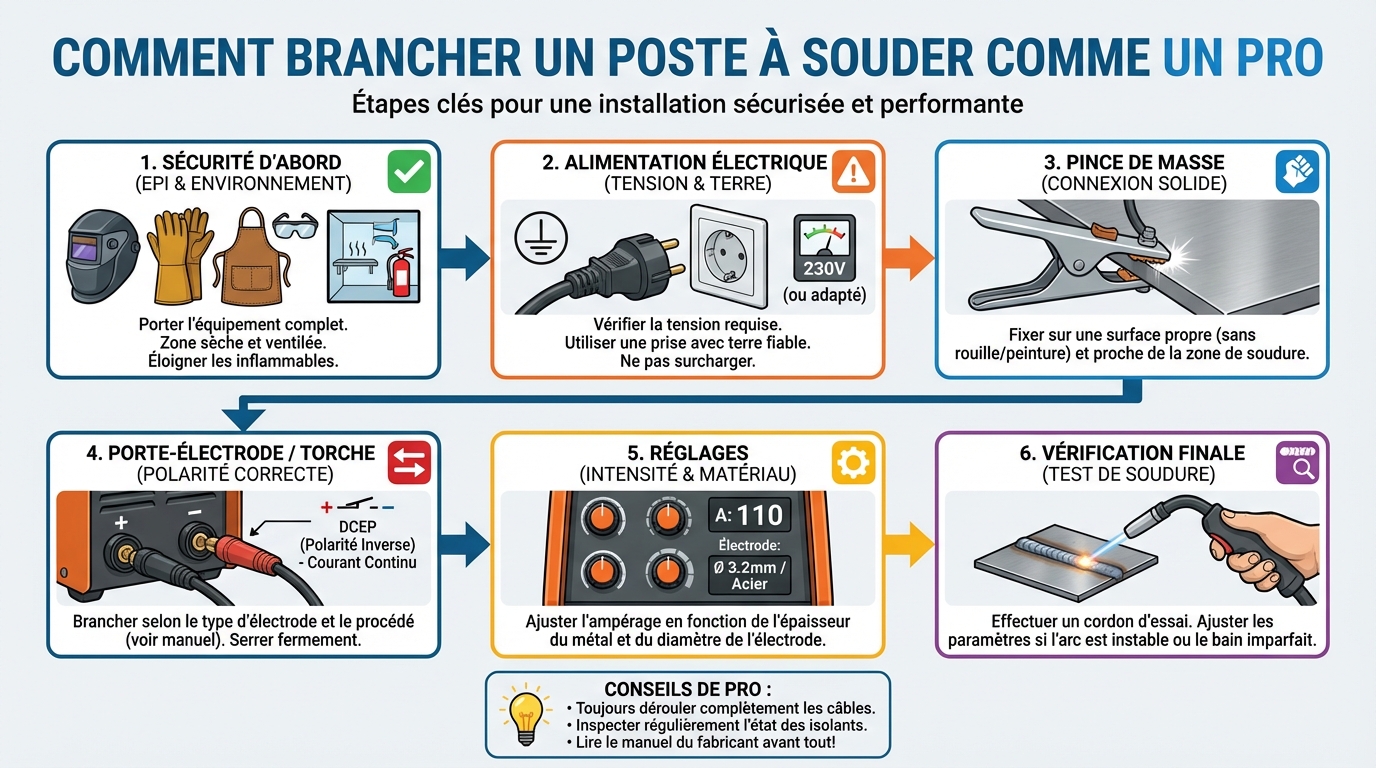

Branchement du poste à souder
Approchez le poste de la zone de travail pour utiliser les câbles les plus courts possible. Plus c’est court, plus l’arc est stable. Placez le poste à l’abri des projections et sur une surface sèche. Assurez-vous que l’interrupteur du poste est sur 0 avant toute connexion.
Branchez la prise d’alimentation sur une prise avec terre en bon état. Pas de multiprise bas de gamme et pas de rallonge encore enroulée. Déroulez toujours la rallonge pour limiter l’échauffement. Si votre installation nécessite un disjoncteur 32 A, ne cherchez pas à “faire avec”, adaptez le circuit ou utilisez un point d’alimentation conforme.
Selon le type de poste, la polarité change. En MMA, la plupart des électrodes enrobées se soudent avec l’électrode en positif, mais certaines fonctionnent aussi en négatif. En MIG/MAG au fil plein et gaz, on câble généralement la torche sur le positif. En fil fourré sans gaz, c’est souvent l’inverse. En TIG DC, la torche est habituellement en négatif et la masse en positif.
Branchement de la masse
Fixez la pince de masse directement sur la pièce à souder ou sur la table de soudage conductrice, après avoir gratté la peinture et la rouille pour un contact métal nu. Plus la masse est proche de la zone de soudure, mieux c’est. Évitez les surfaces graissées ou oxydées, sources de mauvais contact.
Respectez la polarité indiquée par le fabricant. En MIG/MAG au fil plein, masse sur la borne négative et torche sur la positive. En fil fourré auto-protégé, c’est souvent l’inverse. L’important est de réduire la résistance de contact et d’éviter l’arc instable. Un bon branchement poste a souder commence presque toujours par une masse impeccable.
Branchement du porte-électrode
Reliez le porte-électrode au poste sur la borne correspondante. En MMA, beaucoup d’électrodes se soudent en DCEP (électrode au +). Quelques références acceptent le DCEN selon la notice. En MIG/MAG, la torche se connecte au + avec du fil plein, et au – avec du fil fourré sans gaz. En TIG DC, la torche est généralement au – et la masse au +. Vérifiez l’étiquette près des bornes et la notice, surtout si votre poste est multi-procédé.
Avant d’allumer, contrôlez chaque serrage, la position des connecteurs et l’absence de jeu. Si votre machine dispose d’un amorçage HF en TIG, éloignez les électroniques sensibles et assurez-vous d’une terre de qualité pour limiter les perturbations. Allumez, réglez l’intensité faible, et faites un test sur une chute de métal.
Astuce de terrain : si l’arc “crache” ou colle, suspectez un mauvais contact de masse, une polarité inversée ou une section de câble insuffisante. Corrigez l’un après l’autre et testez à nouveau. Cette méthode évite de partir dans tous les sens et sécurise votre branchement poste a souder.
Conseils de sécurité
La sécurité n’est pas une option, car près de 30% des accidents en soudure sont liés à un mauvais branchement. Avant chaque session, vérifiez visuellement l’état des câbles, l’isolation des pinces et l’absence de zones brûlées. Travaillez au sec, loin d’une flaque ou d’un sol humide, et gardez l’atelier ventilé.
- Utilisez des EPI adaptés : gants, cagoule, vêtements ignifugés, chaussures fermées.
- Assurez-vous d’une vraie prise de terre fonctionnelle et d’une ligne protégée par disjoncteur différentiel.
- Éloignez solvants, aérosols et matériaux inflammables. Ayez un extincteur à portée de main.
- Évitez les rallonges sous-dimensionnées ou enroulées qui chauffent et chutent en tension.
- Surveillez le cycle de service du poste pour ne pas le faire surchauffer.
Un poste à souder doit rester propre et sec. La poussière métallique et l’humidité créent des fuites de courant. Dépoussiérez régulièrement et rangez le poste après usage. Si le carter indique IP21, protégez-le de la pluie et des projections d’eau. Ne bricolez pas l’intérieur de la machine, et confiez les réparations à un pro si vous suspectez un défaut.
